Kuinka optimoida kvartsiupokkaan suorituskyky?

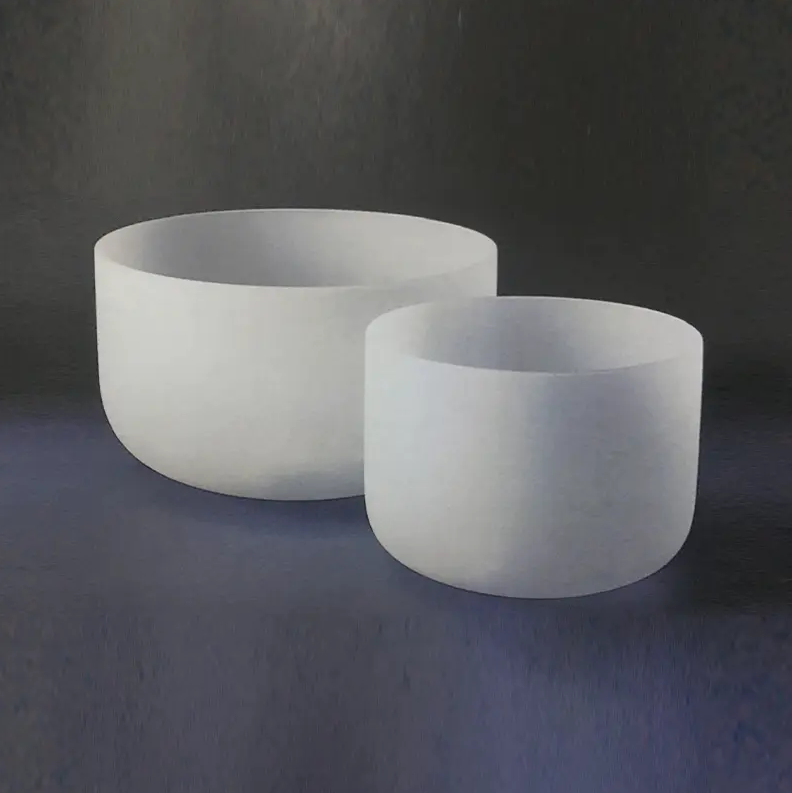

Tärkeimmät optimointistrategiat Kvartsiupokas Suorituskyky

Tehokkain tapa optimoida kvartsiupokkaan suorituskykyä on hallita lämpögradientteja, ylläpitää tiukkoja kontaminaatioprotokollia ja sovittaa upokkaan laatu tiettyyn prosessilämpötilaan ja kemialliseen ympäristöön. Nämä kolme tekijää yhdessä aiheuttavat suurimman osan ennenaikaisista vioista ja tuottohäviöistä puolijohde-, aurinko- ja laboratorioissa. Seuraavissa osissa kukin optimointivipu eritellään toimivilla ohjeilla.

Valitse prosessillesi oikea upokaslaatu

Ei kaikki kvartsiupokkaat ovat tasa-arvoisia. Raakapiidioksidin puhtaus, valmistusmenetelmä (sulatettu vs. synteettinen) ja OH-pitoisuus määräävät kaikki ylemmän käyttölämpötilan ja kemikaalien kestävyyden. Alimääritellyn upokkaan käyttö on yleisin yksittäinen syy varhaiseen epäonnistumiseen.

Yhteisten upokkaiden laatujen vertailu

Pii-Czochralski (CZ) -prosesseissa synteettiset upokkaat, joiden metalliepäpuhtaudet ovat alle 1 ppm yhteensä ovat pakollisia. Vakiolaatuisen materiaalin käyttö tuo raudan, alumiinin ja kalsiumin kontaminaatiota suoraan sulatteeseen, mikä heikentää vähemmistökantajan käyttöikää ja laitteen tuottoa.

Säädä lämpögradientteja halkeilun estämiseksi

Kvartsilla on erittäin alhainen lämpölaajenemiskerroin (~0,55 × 10⁻⁶/°C), mutta se on hauras. Nopeat lämpötilan muutokset luovat jyrkkiä sisäisiä jännitysgradientteja, jotka ylittävät materiaalin murtumiskertoimen ( ~50 MPa ), aiheuttaa halkeamia tai katastrofaalisia murtumia.

Suositellut lämmitys- ja jäähdytysrampit

• Alle 200 °C: ramppi enintään 10 °C/min — pintakosteuden ja adsorboituneiden kaasujen on poistuttava vähitellen.
• 200 °C - 600 °C: raja 5 °C/min — tämä alue ylittää α–β-kristobaliitin siirtymäalueen, jossa tilavuuden muutokset ovat merkittäviä.
• 600 °C prosessilämpötilaan: 3–5 °C/min on tyypillistä suurille upokkaille (halkaisija > 300 mm).
• Jäähdytys: noudata aina hallittua laskua; karkaisu yli 800 °C:sta aiheuttaa peruuttamattomia mikromurtumia jopa ilman näkyvää halkeilua.

CZ-piin kasvatuksessa yleinen käytäntö on pitää upokas 900 °C:ssa 30-60 minuuttia alkurampin aikana lämpötilan tasaamiseksi seinämän paksuuden poikki ennen nostamista piin sulamispisteeseen (1 414 °C).

Minimoi devitrifikaatio käyttöiän pidentämiseksi

Devitrifikaatio – amorfisen piidioksidin muuttuminen kiteiseksi kristobaliitiksi – alkaa noin klo. 1000 °C ja kiihtyy yli 1200 °C. Kun devitrifikaatio leviää sisäseinän poikki, upokas muuttuu mekaanisesti epävakaaksi ja se on vaihdettava. Se on johtava syy upokkaan käyttöiän lyhenemiseen korkeissa lämpötiloissa.

Devitrifikaatiota ehkäisevät toimenpiteet

• Minimoi alkalimetallikontaminaatio. Natrium- ja kalium-ionit toimivat ytimenmuodostuskatalyytteinä. Jopa natriumia sisältävät sormenjäljet ​​voivat käynnistää kosketuspisteen lasinmuutoksen.
• Käytä suojapinnoitteita. Ohut piinitridillä (Si3N4) tai bariumsulfaatilla (BaSO4) oleva pinnoite sisäseinässä hidastaa kiteytysrintamaa. Aurinkosovelluksissa BaSO₄-pinnoitteiden on osoitettu pidentävän upokkaan käyttöikää 15–30 % .
• Rajoita kumulatiivista altistumista korkeille lämpötiloille. Radan kokonaistunnit yli 1 100 °C; useimmat erittäin puhtaat upokkaat on luokiteltu 100-200 tuntia tällä alueella ennen kuin devitrifikaatiosta tulee rakenteellisesti merkittävää.
• Käytä inertissä tai pelkistävässä ilmakehässä. Happipitoiset ympäristöt kiihdyttävät pinnan hapettumisreaktioita, jotka edistävät kristalliitin ytimen muodostumista.

Ota käyttöön tiukat kontaminaatio- ja käsittelyprotokollat

Pintakontaminaatio ei ainoastaan laukaise devitrifikaatiota, vaan myös tuo epäpuhtauksia herkkiin sulatteisiin. Puolijohde-CZ-prosesseissa yksittäinen 0,5 μm:n rautasilisidipartikkeli voi tuottaa tarpeeksi rautakontaminaation lyhentääkseen kiekkojen vähemmistökantajan käyttöikää alle hyväksyttävien rajojen viereisessä kideosassa.

Käsittelyn ja siivouksen parhaat käytännöt

1. Käsittele upokkaita aina puhdastilojen käsineet (nitriili tai polyeteeni, metalliton) – ei koskaan paljain käsin.
2. Esipuhdista uudet upokkaat laimealla HF-liuoksella (tyypillisesti 2-5 % HF 10–15 minuuttia), jonka jälkeen huuhdellaan perusteellisesti deionisoidulla vedellä pintametallioksidien poistamiseksi valmistuksesta.
3. Kuivaa upokkaat puhtaassa uunissa 120 °C:ssa vähintään 2 tuntia ennen käyttöä poistamaan imeytynyt kosteus, joka voi aiheuttaa voimakasta roiskeita lämmityksen aikana.
4. Varastoi suljetuissa, pölyttömissä säiliöissä; Jopa lyhyt altistuminen tavallisessa laboratorioympäristössä voi kerääntyä pinnalle hiukkasia, joita on vaikea poistaa sintrauksen jälkeen.
5. Tarkasta sisäpinnat UV-valossa ennen jokaista käyttöä – orgaaniset jäämät fluoresoivat ja osoittavat, että puhdistus on kesken.

Optimoi upokkaan lataus- ja täyttötaso

Upokkaan kuormitus vaikuttaa suoraan lämpöjännityksen jakautumiseen ja sulamisdynamiikkaan. Virheellinen kuormitus luo paikallisia kuumia kohtia, epätasaista kiteytymistä ja mekaanisia jännityspitoisuuksia, jotka lyhentävät upokkaan käyttöikää.

• Täytä enintään 80 % nimelliskapasiteetista. Ylitäyttö lisää sivuseinien hydrostaattista painetta korotetussa lämpötilassa, jossa kvartsi pehmenee yli ~1665 °C (pehmenemispiste). 1200 °C:ssa virumisen muodonmuutos on mitattavissa jatkuvassa kuormituksessa.
• Lataa latausmateriaali tasaisesti. Suuren polypiipalan sijoittaminen yhdelle puolelle luo epäsymmetristä kuumenemista sulatuksen aikana, jolloin upokkaan seinämään syntyy taivutusmomentteja.
• Vältä suoraa kosketusta panoskappaleiden ja upokkaan seinämän välillä lataamisen aikana. Isku lastauksen aikana on johtava syy pinnanalaisiin mikrohalkeamiin, jotka leviävät vasta, kun upokas saavuttaa prosessilämpötilan.
• Varmista pyörimisavusteisissa prosesseissa (esim. CZ-veto) pyörimisen samankeskisyys. Jopa a 0,5 mm epäkeskisyys upokkaan pyörimisnopeudella 5–10 rpm aiheuttaa syklisiä mekaanisia rasituksia, jotka voivat väsyttää pohjaa useiden ajojen aikana.

Tarkkaile ja vaihda mitattavien indikaattoreiden perusteella

Pelkästään silmämääräiseen tarkastukseen luottaminen johtaa joko ennenaikaiseen vaihtamiseen (kustannushävikki) tai viivästyneeseen vaihtamiseen (prosessin epäonnistumisen riski). Sen sijaan yhdistä useita indikaattoreita tehdäksesi tietoon perustuvia päätöksiä.

Korvauspäätöksen kriteerit

Upokkaan elinkaarilokin käyttöönotto – joka seuraa kunkin ajon huippulämpötilaa, kestoa ja ajon jälkeistä tarkastustulosta – vähentää tyypillisesti odottamattomia vikoja 40–60 % verrattuna pelkkään aikaperusteiseen vaihtoon, joka perustuu suuren volyymin piiharkon tuotantotoimintoihin.

Hyödynnä ilmakehän ja paineenhallintaa

Upokkaan käytön aikana ympäröivä ilmakehä vaikuttaa suoraan sekä upokkaan materiaaliin että sulatteen puhtauteen. Ilmakehän olosuhteiden optimointi on edullinen ja iskunkestävä vipu, joka jää usein huomiotta tavallisissa käyttömenetelmissä.

• Inerttikaasuhuuhtelu (argon tai typpi): Virtaava argon at 10-20 l/min CZ-uunien läpi vähentää SiO haihtumista sulatteen pinnalta, mikä muuten saostuisi viileämpien uunin seiniin ja saastuttaisi sulatteen uudelleen seuraavissa jaksoissa.
• Alennetun paineen käyttö: Juoksemassa klo 20-50 mbar (vs. ilmakehän paine) vähentää CO:n osapainetta CZ:n kasvun aikana ja estää hiilen liittymistä kiteeseen kiihdyttämättä kvartsin liukenemista.
• Vältä vesihöyryä: Jopa 10 ppm H2O uunin ilmakehässä lisää mitattavasti sulatteen OH-pitoisuutta, mikä lisää hapen luovuttajan muodostumista piikiekoissa seuraavien matalan lämpötilan hehkutusvaiheiden aikana.

Yhteenveto: Käytännön optimoinnin tarkistuslista

Seuraava tarkistuslista yhdistää yllä kuvatut ydintoiminnot toistettavaksi esiajo- ja prosessinaikaiseksi protokollaksi:

1. Varmista, että upokkaan laatu vastaa prosessin lämpötila- ja puhtausvaatimuksia.
2. Puhdista laimealla HF:llä, huuhtele deionisoidulla vedellä ja kuivaa 120 °C:ssa ≥ 2 tuntia.
3. Tarkasta sisäpinta UV-valossa; hylätä upokkaat, joissa on jäämiä tai mikrohalkeamia.
4. Lataa lataus tasaisesti ≤ 80 %:n kapasiteettiin; Vältä seinäiskuja lastauksen aikana.
5. Rampin lämpötila protokollaa kohti: ≤ 5 °C/min 200–600 °C siirtymävyöhykkeen läpi; pidä 900 °C lämpötasapainottamiseksi.
6. Säilytä inertin kaasun virtaus ja uunin tavoitepaine koko ajon ajan.
7. Viileä hallitun laskun alla; Älä koskaan sammuta yli 800 °C:sta.
8. Kirjaa ajotiedot ja tarkasta lasin hajoaminen, seinämien oheneminen ja kontaminaatioindikaattorit ennen raivausta uudelleenkäyttöä varten.

Näiden vaiheiden johdonmukainen soveltaminen pidentää upokkaan keskimääräistä käyttöikää, vähentää ajokohtaisia ​​materiaalikustannuksia ja – mikä tärkeintä – suojaa siinä kasvatetun tuotesulan tai kiteen laatua.
