Borosilikaattilasi vs. kvartsilasi

Borosilikaattilasi ja kvartsilasi eivät ole keskenään vaihdettavissa – ne palvelevat olennaisesti erilaisia suoritustasoja. Kvartsilasi ylittää borosilikaattilasin maksimaalisen lämpötilan kestävyyden, kemiallisen puhtauden ja UV-läpäisyn suhteen , kun taas borosilikaattilasi tarjoaa luotettavaa suorituskykyä jokapäiväisiin laboratorio-, teollisuus- ja kuluttajasovelluksiin edullisemmin. Jos sovelluksesi vaatii jatkuvaa altistusta yli 500 °C:ssa, syvää UV-läpinäkyvyyttä tai puolijohdetason puhtautta, kvartsilasi on oikea valinta. Borosilikaattilasi on enemmän kuin riittävä tavallisille laboratoriolaseille, putkistojärjestelmille tai näkyvässä spektrissä toimiville optisille komponenteille.

Koostumus: Mistä jokainen materiaali on tehty

Borosilikaattilasi on monikomponenttinen lasi, joka on valmistettu pääasiassa piidioksidista (SiO₂), johon on lisätty 12–15 % booritrioksidia (B₂O3) sekä pieniä määriä alumiinioksidia (Al2O3) ja alkalimetallioksideja, kuten natrium- tai kaliumoksidia. Booritrioksidiverkoston modifiointiaine alentaa lämpölaajenemiskerrointa ja parantaa lämpöshokin kestävyyttä tavalliseen natronkalkkilasiin verrattuna.

Kvartsilasi, jota kutsutaan myös sulatetuksi piidioksidiksi tai sulatettuksi kvartsiksi raaka-aineesta riippuen, koostuu piidioksidi, jonka puhtausaste on 99,9 % tai enemmän . Luonnonkvartsihiekkaa käytetään standardilaatuihin, kun taas synteettinen kvartsi, joka on tuotettu liekkihydrolyysillä tai kemiallisella höyrysaostuksella, saavuttaa puhtauden yli 99,9999 % SiO₂. Tämä lähes täydellinen kemiallinen yksinkertaisuus on perimmäinen syy kvartsilasin ylivertaisiin lämpö- ja optisiin ominaisuuksiin.

Lämpötilankestävyys: Leveä suorituskykyrako

Lämpötehokkuus on kriittisin ero näiden kahden materiaalin välillä ja määrittää suoraan niiden käyttörajat.

Kvartsilasin CTE vain 0,55 × 10-⁻6/°C - noin kuusi kertaa pienempi kuin borosilikaatti - tarkoittaa, että se laajenee ja supistuu paljon vähemmän lämpötilan kierrossa, minkä vuoksi kvartsikomponentit voidaan siirtää suoraan korkean lämpötilan uunista huoneenlämpöisiin ympäristöihin halkeilematta.

Optinen lähetys: UV-pääsy on ratkaiseva tekijä

Molemmat materiaalit läpäisevät näkyvää valoa tehokkaasti, mutta niiden käyttäytyminen eroaa jyrkästi ultraviolettialueella (UV).

• Borosilikaattilasi lähettää aallonpituuksia noin 350 nm:stä 2500 nm:iin ja kattaa suurimman osan näkyvästä ja lähi-infrapunaspektristä. Se on suurelta osin läpinäkymätön alle 300 nm, joten se ei sovellu syvälle UV-sovelluksiin.
• Kvartsi lasia (sulatettu piidioksidi) lähettää aallonpituuksia noin 150 nm - 3500 nm. Synteettiset laadut voivat ulottua 160 nm:iin, mikä mahdollistaa sovellukset tyhjiö UV (VUV) litografiassa ja UV-steriloinnin 254 nm:ssä.

Tämä UV-läpinäkyvyysetu tekee kvartsilasista vakiomateriaalin UV-spektrometrikennoissa, eksimeerilaseroptiikassa, UV-kovetusjärjestelmissä ja bakteereja tappavissa lamppukuorissa. Borosilikaattilasi yksinkertaisesti absorboi aallonpituudet, joihin nämä järjestelmät luottavat.

Kemiallinen puhtaus ja kontaminaatioriski

Borosilikaattilasin monikomponenttinen luonne tuo mukanaan hivenaineita - booria, natriumia, alumiinia ja kaliumia - jotka voivat huuhtoutua sisältöön pitkäaikaisessa altistumisessa aggressiivisille kemikaaleille tai korkeille lämpötiloille. Vaikka liukenemismäärät ovat hyvin alhaisia normaaleissa olosuhteissa, niistä tulee ongelmallisia seuraavissa:

• Puolijohdekiekkojen käsittely, jossa jopa ppb:n metallikontaminaatio häiritsee laitteen suorituskykyä
• Erittäin puhdas analyyttinen kemia, joka vaatii nollaarvot havaitsemisrajojen alapuolella
• Lääketuotanto tiukkojen uutto- ja liuotusmääräysten (E&L) mukaisesti

Kvartsilasi, olento olennaisesti puhdasta Si02:ta , tuo vain piitä ja happea mihin tahansa kosketusväliaineeseen. Puolijohdediffuusiouuneissa käytetyt synteettiset sulatetut piidioksidit sisältävät metalliepäpuhtauksia alle 20 ppb, joita borosilikaattilasi ei voi vastata.

Mekaaniset ja fyysiset ominaisuudet

Lämpö- ja optisen käyttäytymisen ulkopuolella nämä kaksi materiaalia ovat kohtuullisen vertailukelpoisia päivittäisessä mekaanisessa suorituskyvyssä, vaikka jotkut erot ovat huomionarvoisia.

Kvartsilasin huomattavasti korkeampi kovuus ( ~1050 HV vs. ~480 HV ) tarkoittaa, että kvartsikomponentit kestävät pinnan naarmuuntumista paremmin ajan myötä, mikä on olennaista optisissa järjestelmissä, joissa pinnan laatu vaikuttaa suoraan suorituskykyyn. Sen pienempi dielektrisyysvakio tekee siitä myös suositellun substraattimateriaalin suurtaajuisissa elektronisissa sovelluksissa.

Tyypilliset sovellukset: Missä kutakin materiaalia käytetään

Borosilikaattilasisovellukset

• Laboratoriolasit: kemiallisessa ja biologisessa tutkimuksessa käytettävät dekantterilasit, pullot, koeputket, kondensaattorit ja pipetit
• Teolliset näkölasit ja putket alle 450°C:n lämpötilassa toimiviin kemianteollisuuden tuotantolaitoksiin
• Farmaseuttiset injektiopullot, ampullit ja patruunat, joissa tyypin I borosilikaattilasi täyttää USP- ja EP-standardit lääkepakkauksille
• Kuluttajakäyttöön tarkoitettuja astioita ja leivonnaisia, jotka on suunniteltu kestämään uunin lämpötiloja ja keittotason käyttöä
• Teleskooppipeiliaihiot ja kameralinssit keskitason optisissa instrumenteissa
• Sähköeristyskomponentit valaistuksessa ja elektroniikassa

Kvartsilasisovellukset

• Puolijohteiden valmistus: diffuusioputket, venetelineet ja prosessikammiot kiekkojen valmistuksessa, joissa metallikontaminaatio on pidettävä alle ppb-tason
• UV-lamppukuoret bakteereja tappaville, eksimeeri- ja elohopeakaarilampuille, jotka läpäisevät 185 nm ja 254 nm
• Erittäin tarkat optiset linssit, prismat ja ikkunat UV- ja syvä-UV-litografiajärjestelmiin
• Korkean lämpötilan uuniputket ja upokkaat metalli-, keramiikka- ja kiteiden kasvatusprosesseihin
• Kuituoptiset aihiot tietoliikennelaatuisen optisen kuidun perusmateriaalina
• Avaruusteleskooppipeilit ja satelliittioptiset järjestelmät, jotka eivät vaadi lämpövääristymää äärimmäisissä lämpötilavaihteluissa

Toimivuutta ja valmistusta koskevat näkökohdat

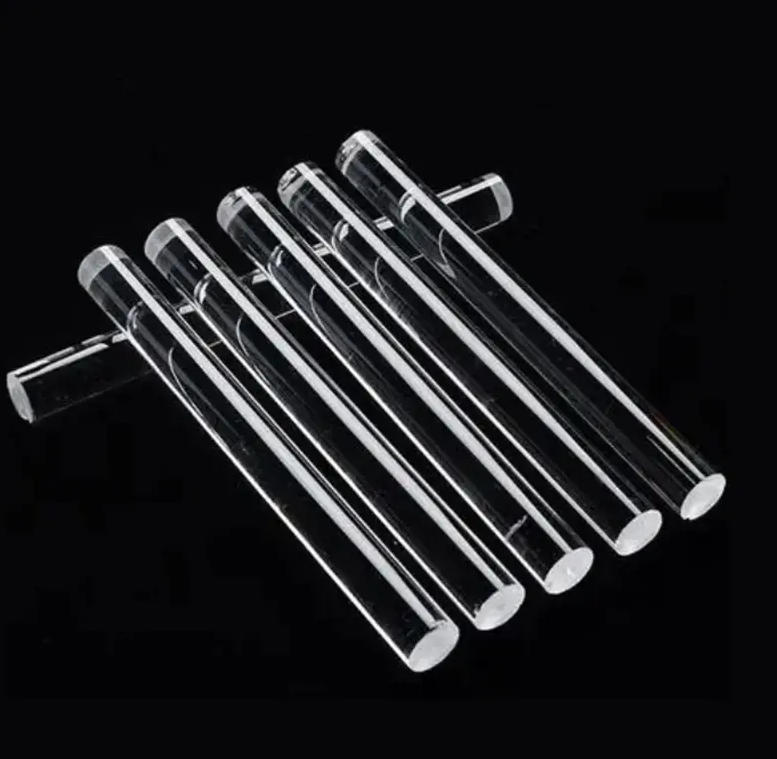

Borosilikaattilasilla on suhteellisen alhainen käyttölämpötila noin 820°C ja niitä voidaan muotoilla, puhaltaa ja sulattaa käyttämällä tavallisia lasinpuhalluslaitteita. Tämä tekee laboratoriolasien ja teollisuuskomponenttien räätälöidyn valmistuksen yksinkertaiseksi, ja materiaalia on laajalti saatavilla putki-, tanko- ja levymuodoissa.

Kvartsilasi vaatii korkeampia käyttölämpötiloja 1600 °C , joka vaatii erikoistuneita happi- tai plasmapolttimia ja ammattitaitoisia käyttäjiä. Kvartsin sulatus, muotoilu ja hitsaus on vaativampi prosessi, joka kestää kauemmin ja vaatii enemmän energiaa. Kvartsin monimutkaisia ​​geometrioita on siksi vaikeampi valmistaa, ja mukautettujen kvartsikomponenttien toimitusajat ovat tyypillisesti pidempiä kuin vastaavien borosilikaattien.

Koneistuksen kannalta kvartsilasin korkeampi kovuus (noin 1050 HV) tarkoittaa, että se vaatii timanttikärkeistä tai hiomatyökaluja, mikä lisää käsittelyaikaa pehmeämpään borosilikaattiin verrattuna. Tämä sama kovuus antaa kuitenkin paremman mittastabiilisuuden valmiissa kvartsikomponenteissa hankaavissa tai suuren kuormituksen olosuhteissa.

Kuinka valita: Käytännön päätösopas

Käytä seuraavia kriteerejä määrittääksesi, mikä materiaali sopii sovellukseesi:

• Käyttölämpötila yli 500°C: Kvartsilasi vaaditaan. Borosilikaatti pehmenee ja muotoutuu.
• UV-aallonpituudet alle 300 nm: Vain kvartsilasia. Borosilikaatti estää nämä aallonpituudet.
• Puolijohde- tai erittäin puhdas prosessi: Synteettinen kvartsi, jonka metallien epäpuhtaudet on tarkistettu, on pakollinen.
• Normaali laboratorio- tai lääkekäyttö: Tyypin I borosilikaattilasi täyttää täysin ISO:n ja farmakopean vaatimukset edullisemmin ja helpommin saatavina.
• Näkyvän spektrin optiikka: Joko materiaali toimii; borosilikaatti on riittävä ja helpompi hankkia useimmille keskitason optisille komponenteille.
• Äärimmäinen lämpöpyöräily: Kvartsilasi, jonka CTE on kuusi kertaa pienempi kuin borosilikaatti, kestää nopeita lämpötilan muutoksia huomattavasti pienemmällä halkeamisriskillä.

Lopputulos: määrittää kvartsilasi kun lämpötila, puhtaus tai UV-läpäisy ylittävät sen, mitä borosilikaatti pystyy tarjoamaan. Kaikissa muissa tapauksissa borosilikaattilasi on vankka, kustannustehokas ja laajalti saatavilla oleva ratkaisu, joka on palvellut tieteellisissä ja teollisissa sovelluksissa luotettavasti yli vuosisadan ajan.
