Kuinka valita oikea kvartsiputken koko projektillesi?

Oikean valitseminen kvartsilasiputki Koko edellyttää neljän parametrin sovittamista sovellukseesi: ulkohalkaisija (OD), seinämän paksuus, pituus ja materiaaliluokka. Ota kaikki neljä oikein ja sinun kvartsiputken uuni , UV-lamppu, puolijohdediffuusiojärjestelmä tai infrapunalämmitin toimivat luotettavasti spesifikaatioiden mukaisesti. Jos yksi puuttuu – erityisesti seinämän paksuus paineistetussa tai tyhjiöjärjestelmässä – ja putki voi halkeilla, romahtaa tai vioittua termisesti. Tämä opas tarjoaa jäsennellyn valintakehyksen hankintoja tekeville insinööreille, hankintapäälliköille ja labtaiatorioteknikoille. sulatettua kvartsia or sulatettu piidioksidiputki tuotteet teollisiin ja tieteellisiin sovelluksiin.

Valintaprosessissa on viisi vaihetta: (1) määritellään lämpö- ja kemiallinen ympäristö, (2) määritetään vaadittu ulkohalkaisija ja reikä, (3) lasketaan seinämän vähimmäispaksuus paine- tai tyhjiökäyttöä varten, (4) valitaan oikea kvartsiputket laatu (läpinäkyvä, matala-OH, maitomainen tai värillinen) ja (5) vahvista saatavuus ja toimitusaika kvartsilasiputkien toimittaja . Jokainen vaihe on käsitelty alla yksityiskohtaisesti viitetiedoilla ja työstetyillä esimerkeillä.

Kvartsilasiputkien tuotevalikoima: kuusi vakiomuotoa

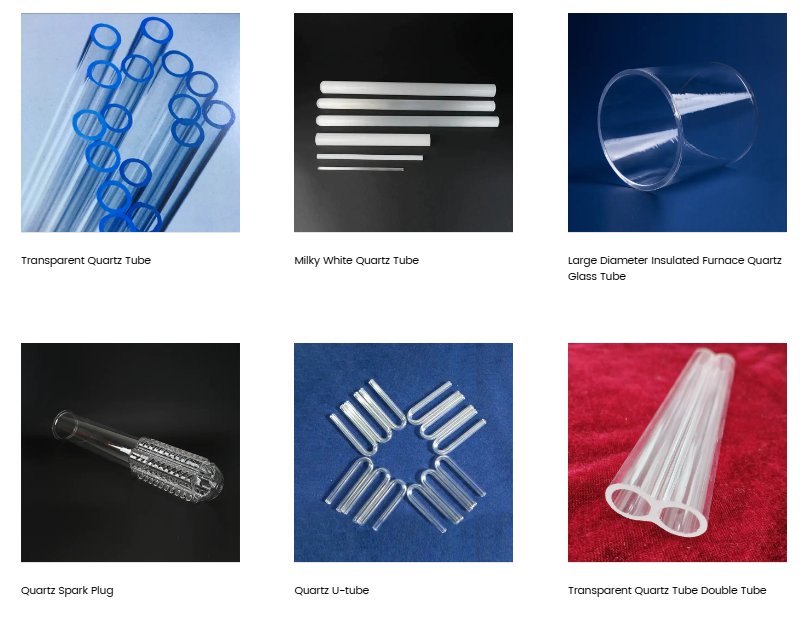

Alla olevassa kuvassa on kuusi edustavaa Yancheng Mingyangin tuotelomaketta kvartsilasiputki alue. Jokainen lomake vastaa erillisiin käyttötarpeisiin tavallisesta läpinäkyvästä letkusta monimutkaisiin kaksoisreikäisiin ja U-putkien geometrioihin.

Esitetystä tuotevalikoimasta: Läpinäkyvä kvartsiputki (ylhäällä vasen, sininen kärki) – vakio kirkas sulatettu piidioksidiputki SiO2-pitoisuus yli 99,9 % ja optinen läpäisy yli 93 %, käytetään UV-lampuissa, puolijohdeuuneissa ja optisissa instrumenteissa. Maidonvalkoinen kvartsiputki (ylhäällä keskellä) – läpikuultava (läpinäkymätön) putki, joka on valmistettu hallitulla kuplimalla sulatuksen aikana, optimoitu infrapunalämmityssovelluksiin, joissa tarvitaan hajasäteilyn jakautumista. Suuri halkaisijaltaan eristetty uunin kvartsilasiputki (oikea yläkulma) — leveäreikäinen korkean lämpötilan kvartsiputki diffuusiouuni- ja CVD-reaktorisovelluksiin jopa 1200°C jatkuvaan käyttöön. Kvartsisytytystulppa (alas vasemmalla) – tarkkuuskoneistettu kvartsikomponentti, joka osoittaa Mingyangin laitoksen toissijaisen käsittelykyvyn. Kvartsi U-putki (alhaalla keskellä) - taivutettu kvartsi putki lämmönvaihdin- ja kierrätysnestejärjestelmien sovelluksiin. Läpinäkyvä kvartsiputki Double Tube (oikealla alhaalla) — koaksiaalinen kaksoisreikä lasi putki sovelluksiin, joissa tarvitaan kaksi erillistä neste- tai kaasukanavaa yhdessä rungossa, kuten UV-sterilointilamppukokoonpanot ja erikoiskemialliset reaktorit.

Vaihe 1: Määritä lämpö- ja kemiallinen ympäristö

Ennen kuin määrität minkä tahansa ulottuvuuden, määritä toimintaympäristö. Kvartsilasi toimii eri tavalla kuin borosilikaattilasi ( korkea borosilikaatti lasi pehmenee noin 820 °C:ssa; sulatettua kvartsia pehmenee 1665 °C:ssa), joten ensimmäinen kysymys on, vaatiiko sovellus todella kvartsia vai riittääkö borosilikaattilasi - jota käytetään korkeaborosilikaattisissa mittakupeissa, kolmiomaisissa pulloissa ja kolmion muotoisissa suppiloissa kemian laboratorioissa. Jos käyttölämpötila ylittää 500 °C jatkuvasti tai lämpöshokki on odotettavissa (nopeat lämmitys-/jäähdytysjaksot), kvartsi on oikea valinta.

Kemiallinen yhteensopivuus on toinen ympäristötekijä. Kvartsilasiputki kestää käytännöllisesti katsoen kaikkia happoja (kloorivety-, rikki-, typpi- ja fluorivetyhappoa lukuun ottamatta) ja useimpia orgaanisia liuottimia, joten se on vakiovalinta syövyttävien väliaineiden toimittamiseen kemianteollisuuden putkistoon. Lääketieteessä ja laboratorioissa sen bioyhteensopivuus tekee siitä sopivan sterilointilaitteisiin ja analyyttisiin instrumentteihin. Sovellukset, joissa käytetään fluorivetyhappoa tai kuumaa fosforihappoa, vaativat vaihtoehtoisia materiaaleja, kuten PTFE-vuorattuja letkuja.

Vaihe 2: Määritä sovelluksesi ulkohalkaisija ja poraus

Ulkohalkaisijaa (OD) ohjaa liitin, laippa tai uunin reikä, johon sen on sovittava. Poraus (sisähalkaisija, ID) ohjataan nesteen tai kaasun virtausnopeudella tai komponentilla, jonka täytyy kulkea putken läpi (kuten lämmityselementti tai optinen kuituaihio). Alla oleva vaakasuuntainen pylväskaavio näyttää yleisimmät OD-alueet jokaiselle pääsovelluskategorialle kvartsiputket .

Kaavio paljastaa, että puolijohdeuuniputkisovellukset vaativat laajimman OD-alueen – 50 mm:stä 200 mm:iin – johtuen tarpeesta sijoittaa 150 mm:n, 200 mm:n ja 300 mm:n piikiekkoerät uunin putken reikiin. Tämä on suurin ja vaativin segmentti korkean lämpötilan kvartsiputki tuotteita ja tyypillisesti tarvitaan halkaisijaltaan suuria eristettyjä uunin kvartsilasiputkia, kuten yllä olevassa tuotekuvassa. UV-bakteereita tappavat lamput ja halogeeni-infrapunalämmitinputket ovat halkaisijaltaan kapeassa päässä (8–25 mm ja 10–20 mm), jossa tiukka ulkopinnan sietokyky ja erinomainen UV-läpäisy ovat ensisijaiset valintakriteerit rakenteellisen kantavuuden sijaan. Laboratorio- ja optisten kuituaihioiden tukiputket kattavat kohtalaisen alueen (4–30 mm) ja vaativat usein tiukimmat mittatoleranssit – tyypillisesti OD-toleranssi ±0,1 mm tarkkuusoptisissa sovelluksissa. Kemiallisten reaktorien putkistot kattavat laajimman käytännöllisen valikoiman päivittäisessä hankinnassa, 15 mm:stä yli 100 mm:iin virtausnopeudesta ja reaktorin mittakaavasta riippuen. varten mukautettu kvartsiputki stjaardin ulkopuoliset vaatimukset, Yancheng Mingyang tarjoaa piirustuksen ja käsittelyn eritelmien mukaisesti vahvistetulla mittasäädöllä.

Vaihe 3: Laske seinämän vähimmäispaksuus paine- ja tyhjiökäyttöä varten

Seinämän paksuus on turvallisuuden kannalta kriittisin mitta kvartsiputki valinta. Alimitoitettu seinämänpaksuus johtaa putken repeämiseen sisäisen paineen vaikutuksesta tai putoamiseen ulkoisen tyhjiön vaikutuksesta. Seuraava kaava (ASME B31.3 -kemiantehtaan putkistosta, mukautettu lasimateriaaleille) tarjoaa varovaisen ensimmäisen arvion:

t_min = (P x OD) / (2 x S P)

Missä P = sisäinen ylipaine (MPa), OD = ulkohalkaisija (mm), S = sulatetun kvartsin sallittu jännitys (noin 7 MPa jatkuvalle kuormitukselle huoneenlämpötilassa; vähennä 50 % yli 800 °C:ssa). Kvartsille suositellaan vähintään 4-kertaista turvakerrointa sen hauraan vikatilan vuoksi.

• Esimerkki 1 (UV-lampun kuori): OD = 20 mm, sisäinen paine noin ilmakehän paine (0 mittari). Pienin seinä: 1,0–1,5 mm on vakiona. Päätekijä on mekaaninen käsittelyn kestävyys, ei paine.
• Esimerkki 2 (paineistettu kemiallinen reaktori, 0,3 MPa): OD = 50 mm, P = 0,3 MPa, S = 7 MPa. t_min = (0,3 x 50) / (2 x 7 0,3) = 15/14,3 = 1,05 mm. Käytä 4x turvakerrointa: minimiseinä = 4,2 mm. Määritä 5 mm seinä vakiosaatavuutta varten.
• Esimerkki 3 (puolijohdediffuusiouuni, tyhjiö 0,01 Pa:iin): Romahduspaine hallitsee. 100 mm:n ulkohalkaisijan putkelle vähimmäisseinä tyhjiökäyttöä varten on tyypillisesti 3–4 mm elementtianalyysin perusteella. Ota yhteyttä kvartsilasiputkien toimittaja tyhjiömääräisen seinämän paksuuden vahvistamiseksi.

varten kvartsiputken uuni Sovellukset ilmakehän paineessa, seinämän paksuus määräytyy ensisijaisesti lämpögradientin hallinnan avulla: ohuemmat seinät tasapainottavat lämpötilaa nopeammin (pienempi lämpöjännitys), mutta niillä on vähemmän mekaanista lujuutta. Tavallisille ilmakehän uuniputkille seinämän paksuus 2–3 mm on tyypillinen OD 50–100 mm.

Vaihe 4: Valitse sovelluksellesi oikea kvartsilaatu

Ei kaikki kvartsilasiputki arvosanat ovat vaihdettavissa. Luokka määrittää hydroksyylipitoisuuden (OH), läpäisyspektrin, kuplitiheyden ja pinnan viimeistelyn – joista jokainen vaikuttaa suorituskykyyn tietyissä sovelluksissa. Alla olevassa tutkakaaviossa vertaillaan neljää pääluokkaa kuudella valintakriteerillä.

Tutkakaavio korostaa kompromisseja kolmen yleisimmin hankitun kvartsiputkilaadun välillä. Läpinäkyvä korkea-OH-kvartsi (näkyy tuotekuvassa sinisäkäisinä putkina) on erinomainen UV-läpäisyssä ja optisessa kirkkaudessa, joten se on vakiovalinta UV-kvartsiputki sovelluksia, kuten bakteereja tappavat lamput, UV-LED-pakkaukset, UV-sulatetut kvartsikyvetit ja UV-kvartsilevy komponentit. Kuitenkin sen suhteellisen korkea hydroksyylipitoisuus (tyypillisesti 150–300 ppm OH) tekee siitä sopimattoman korkeapaineisiin elohopealamppuihin tai metallihalogenidi-HID-lähteisiin, joissa OH-absorptio 2,72 mikronissa aiheuttaa lampun ennenaikaista tummumista. Matala-OH-dehydroksyloitu sulatettu piidioksidiputki jonka OH-pitoisuus on alle 10 ppm – ja alle 5 ppm saavutettavissa tyhjiödehydroksylaatiolla – on korkeimmat pisteet matala-OH-akselilla ja on oikea valinta HID-lamppujen kuoriin, halogeenilamppuputkiin ja kauko-infrapuna-kvartsiputkilämmitinsovelluksiin, joissa putken on siirrettävä infrapunasäteilyä tehokkaasti koko käyttöikänsä ajan. Maitomainen (läpinäkymätön) kvartsiputki uhraa UV- ja näkyvän läpäisyn kokonaan vastineeksi erinomaisesta haja-IR-säteilystä, mikä tekee siitä ensisijaisen laadun infrapuna-kauko-infrapunakvartsiputkilämmittimille ja hiilikuitukvartsilämmitinkokoonpanoille, joissa vaaditaan tasaista lämmön jakautumista putken pinnalle. Sekä matala-OH-laadut että maitomaiset laatuluokat säilyttävät saman erinomaisen lämmönkestävyyden ja kemiallisen kestävyyden kuin läpinäkyvä kvartsi. Sovelluksiin, joissa SiO2-pitoisuus on vahvistettava yli 99,9 %, kuten puolijohde-CVD-putket, kvartsi upokas sovelluksia tai sulatettua kvartsia rods käytetään laboratorion kvartsiupokkaan alustana – analyysitodistus (CoA) -asiakirjat on pyydettävä toimittajalta.

Vaihe 5: Pituustoleranssi, mittastjaardit ja mukautetut tekniset tiedot

Vakiokvartsilasiputkia toimitetaan 1000mm, 1500mm ja 2000mm pituisina. Leikkauspituudet ±1 mm toleranssilla ovat vakiona; tiukemmat toleranssit (±0,5 mm tai paremmat) ovat saatavilla tarkkuusoptisissa ja puolijohdesovelluksissa lisäaikaa käytettäessä. Alla oleva viivakaavio näyttää, kuinka mittatoleranssivaatimukset vaikuttavat käytännön OD-alueen saatavuuteen vakiotuotantolaitoksesta.

Viivakaavio osoittaa perustavanlaatuisen kompromissin kvartsiputkien hankinnassa: mittatoleranssivaatimusten kiristyessä suurin saavutettava ulkohalkaisija pienenee tarkkuusveto- ja hiontatoimintojen rajoitusten vuoksi. Vakiotoleranssiluokassa (±1 mm) on saatavana jopa 200 mm:n ulkohalkaisijat – kattaa koko valikoiman puolijohdeuuniputkia ja suuria kemiallisia reaktoreita. Optisen tason toleranssilla (±0,2 mm) käytännöllinen maksimi OD on noin 80 mm, mikä kattaa useimmat laboratorio- ja optisten kuituaihioiden tukiputkisovellukset. Puolijohdetason toleranssilla (±0,1 mm) suurin ulkohalkaisija on noin 50 mm, mikä heijastaa intensiivisiä hionta- ja kiillotustoimenpiteitä, joita vaaditaan tämän tarkkuuden saavuttamiseksi hauraalla materiaalilla. varten mukautettu kvartsiputki Vaatimukset, jotka yhdistävät suuren ulkohalkaisijan tiukkaan toleranssin kanssa – esimerkiksi 150 mm:n ulkohalkaisijan putki ±0,2 mm:n toleranssilla erikoistuneelle MOCVD-reaktorille – pidennetyt 4–8 viikon läpimenoajat ovat tyypillisiä, ja ne tulisi ottaa huomioon projektisuunnittelussa. Yancheng Mingyang tarjoaa suunnittelukonsultointia mittamäärityksistä, jotta asiakkaat voivat tunnistaa vähimmäistoleranssiluokan, joka täyttää heidän toiminnalliset vaatimukset, välttäen ylimäärittelyä, joka pidentää tarpeettomasti toimitusaikaa ja lisää hankintakustannuksia.

Sovelluskohtainen kvartsiputken valintaviite

Seuraava taulukko yhdistää nelivaiheisen valintakehyksen yleisimpien kvartsilasiputkien sovellusten pikaoppaaksi. Se kattaa koko tuotteen leveyden stjaardista erittäin puhdas kvartsilasiputki ja kvartsilasitanko komponenteista erikoistuneisiin lämmitys- ja optisiin tuotteisiin.

Kvartsilasituotteet putkien lisäksi: Laajennettu tuotevalikoima

Vaikka kvartsilasiputki ja lasi putki tuotteet muodostavat tuotevalikoiman ytimen, Yancheng Mingyang toimittaa laajan valikoiman kvartsi- ja erikoislasituotteita, jotka palvelevat toisiaan täydentäviä käyttötarpeita. Näitä ovat mm kvartsilasitankos (sulatetut kvartsisauvat ja kvartsikidesauvat) optisiin ja rakenteellisiin sovelluksiin, kvartsilasilevy ja kvartsilasi-ikkuna paneelit tyhjiökammioihin ja optisiin kokoonpanoihin, UV-kvartsilevy ja UV pyöreä kvartsilevy reikillä fotolitografiaan ja UV-kovetusjärjestelmiin ja UV-sulatetut kvartsikyvetit ja quartz cuvette rectangular formats for spectroscopy and analytical instruments.

Lämmitystuotesegmentissä yhtiö tuottaa halogeeni infrapunalämmitin putket, kauko-infrapuna-kvartsiputkilämmitin kokoonpanot ja hiilikuitukvartsilämmitin ja kvartsi hiilikuitu infrapunalämmitysputki tuotteet teollisuusprosessien lämmityssovelluksiin. Nämä lämmitystuotteet hyödyntävät maitomaista ja matala-OH-kvartsiputkilaatua infrapunasäteilyn tehokkuuden maksimoimiseksi. Valikoima sisältää laboratorio- ja tieteellisen tutkimuksen sovelluksiin laboratorion kvartsiupokas ja piidioksidiupokkaan laboratorio tuotteet, läpinäkymätön sulatettu piidioksidiupokas kiteen kasvattamiseen ja kirkas kvartsiupokas muunnelmia prosesseille, jotka vaativat sulan visuaalista seurantaa. Erikoistuotteita ovat mm kvartsilasiset instrumentit , korkea borosilikaatti measuring cup , kolmion muotoinen suppilo , ja kolmiopullon kemia lasitavarat — yhdistävät standardilaboratorion lasiesineet ja korkean suorituskyvyn kvartsisegmentit.

Yritys myös toimittaa ääntä parantavat instrumentit mukaan lukien kristalli laulukulho , Crystal Alchemy Bowls , Kvartsikristalli virityshaarukka , Kristallilaulukolmio , Kristalliharppu , ja Crystal Singing Holy Graal tuotteet – kasvava sovellusalue, joka hyödyntää erittäin puhtaan sulatetun kvartsilasin akustisia resonanssiominaisuuksia terapeuttiseen ja musiikki-instrumenttikäyttöön.

Tietoja Yancheng Mingyang Quartz Products Co., Ltd:stä

Yancheng Mingyang Quartz Products Co., Ltd. on kvartsi- ja erikoislasituotteiden tuotantoon erikoistunut yritys. Se on Jinzhou Mingde Quartz Glass Co., Ltd:n tuotantolaitos Jiangsun maakunnassa. Perustamisestaan ​​lähtien yritys on kehittynyt nopeasti, ottanut käyttöön kehittynyttä teknologiaa ja tuotantolaitteita sekä kotimaisista että kansainvälisistä lähteistä sekä jatkuvasti parantanut tuotteiden laatua. Omiin valmistusetuihinsa luottaen yhtiö on kehittänyt erilaisia ​​markkinoille soveltuvia ja eri asiakkaiden tarpeita vastaavia tuotteita, jotka ratkaisevat monia kiireellisiä tuotannon haasteita asiakkailleen maailmanlaajuisesti.

Yrityksen tuotteita ovat mm kvartsilasiputkis , kaksireikäiset kvartsilasiputket, kvartsilasitangot, kvartsilevyt, safiiri-ikkunat, kalsiumfluorilasi-ikkunat, infrapuna-ultraviolettipinnoitteet, korkean paineen kestävät alumiinisilikaattilasi-ikkunapaneelit, kvartsilasiinstrumentit, korkeaborosilikaattilasiset infrapunalämpöinstrumentit, kvartsiupokkaat, kvartsiputket, kullatut kvartsiputket, kvartsi-kvartsikuumennus putket, kauko-infrapuna-suuntaavat säteilylämmittimet, ultraviolettibakteerit tappavat lamput ja muut erityistyypit kvartsilasituotteet. Yritys on ammattilainen Kvartsilasiputkien toimittaja ja Glass Pipe Factory, serving customers in semiconductors, optics, chemicals, new energy, medical, and electric light source industries across Europe, America, Japan, South Korea, and beyond.
